Czym jest model BIM?

BIM w dosłownym tłumaczeniu to modelowanie informacji o budynku i polega na stworzeniu cyfrowego, trójwymiarowego modelu budynku wzbogaconego o dodatkowe informacje dotyczące semantyki składowych elementów, relacji przestrzennych, właściwości materiałów czy wyrobów budowlanych.

Technologia BIM polega na stworzeniu zestawu obiektów parametrycznych w celu zbudowania wirtualnej reprezentacji budynku. Obiekty parametryczne reprezentują cechy architektoniczne takie jak elementy konstrukcyjne, systemy czy komponenty. W środowisku BIM wszystkie widoki danego obiektu (zarówno 2D jak i 3D) są skoordynowane, więc wszelkie zmiany odzwierciedlane są automatycznie we wszystkich widokach i rzutach- skutkuje to powstaniem spójnych informacji o konstrukcji obiektu.

Istotną kwestią jest określenie , przed rozpoczęciem modelowania, poziomu szczegółowości, który powinien być dobrany zgodnie z przeznaczeniem modelu.

Kiedy potrzebuję modelu BIM?

•       Posiadamy odpowiednie oprogramowanie do pracy z modelami BIM (np. Revit, ArchiCAD, ALLPLAN etc.)
•       Sami chcemy automatycznie generować dowolne rysunki i zestawienia dokumentacji 2D
•       Chcemy edytować/rozbudowywać istniejące powierzchnie, obiekty modelu lub ich tabele atrybutów
•       chcemy tworzyć analizy materiałowe, wytrzymałościowe, objętościowe etc.
•       Planujemy renowację lub przebudowę obiektu  i potrzebujemy bazy do dalszego procesu projektowania w technologii BIM
•       Chcemy otrzymać powierzchnię o uproszczonej geometrii (poziom dokładności przedstawienia tej geometrii opisany jest przez skalę LOD)

 Kiedy zastanawiasz się, czy potrzebujesz modelu 3D czy chmury punktów, trzeba wziąć pod uwagę cel twojego projektu i poziom jego szczegółowości. Modele 3D są dobre, jeśli potrzebujesz wizualizacji, która jest szybka i łatwa w tworzeniu, podczas gdy chmury punktów są lepsze, jeśli chodzi o szczegółowość wizualizacji. Dlatego ważne jest, aby zrozumieć, czego potrzebujesz, i wybrać odpowiednie narzędzie do wykonania tego zadania.

Jakiej dokładności modelu potrzebuję?

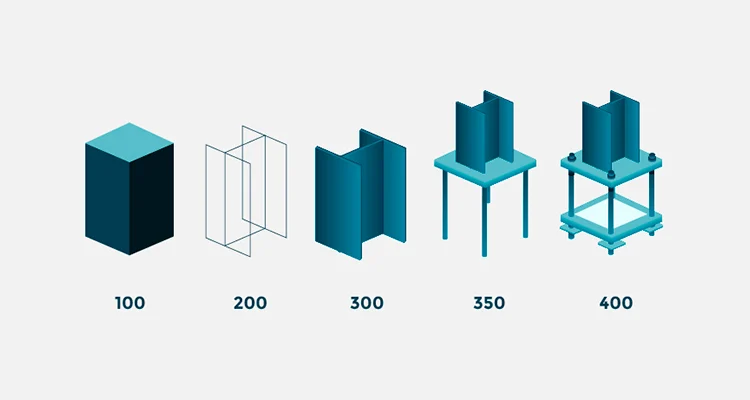

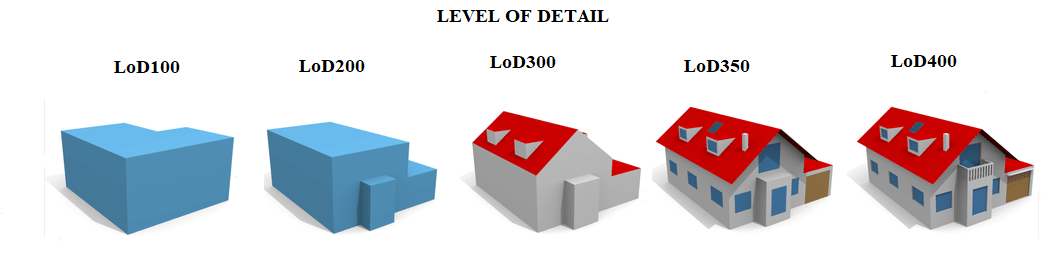

Dokładność odwzorowania modelu BIM określa się  za pomocą poziomów definicji LOD (ang. Level of Detail). Jest to klasyfikacja poziomów szczegółowości dot. danych geometrycznych oraz danych nie geometrycznych, opisowych. W wolnym tłumaczeniu LOD to poziom kompletności , do którego element został dopracowany. Poziom szczegółowości 100 dostarcza najmniej szczegółów i tworzy najbardziej zgeneralizowany model BIM, natomiast podczas modelowania na poziomie szczegółowości 400 tworzony jest najbardziej szczegółowy model zawierający bazy danych z informacjami nie geometrycznymi dot. każdego elementu modelu. Poniżej przedstawiono charakterystyki kolejnych poziomów szczegółowości BIM.

• LOD100- symboliczny – Obiekt przedstawia symbol zastępczy- nie musi on być przedstawiany w skali oraz nie musi przedstawiać rzeczywistych wymiarów. Budynki modelowane są jako uproszczone figury  przestrzenne(prostopadłościany, walce itp.), które w przestrzeni umieszczane są jedynie w sposób przybliżony.

• LOD200-koncepcyjny– Obiekt przedstawiany jest za pomocą uproszczonych symboli zastępczych z minimalną ilością detali, które umożliwiają identyfikację typu obiektu.  Model na poziomie LOD200 posiada przybliżone wymiary, geometrię, lokalizację i orientację.

• LOD300- ogólny– Model ogólny posiada dokładność umożliwiającą zidentyfikowanie danego typu i materiałów obiektu. Mniej istotne elementy mogą posiadać przybliżone wymiary, natomiast wartości przestawiające wymiary istotnych elementów powinny być określone z dużą dokładnością. Na tym poziomie powinna być określona orientacja obiektu oraz jego komponentów w przestrzeni, a także model powinien zawierać informacje niegeometryczne np. o materiałach danych powierzchni.

• LOD350- szczegółowy– Posiada szczegółowo określone wymiary, które pozwalają na rozpoznawanie typów obiektów oraz materiałów. Na tym poziomie model jest wystarczający do wykonania dokładnych analiz kosztów, powierzchni, kubatury etc.

• LOD400 – produkcyjny– Model  zawierający szczegółowe i dokładne informacje dotyczące geometrii, wymiarów, danych producentów- szczegółów dot. instalacji, montażu tip.  Model na tym poziomie jest wykorzystywany, gdy niezbędny jest dokładny model 3D ze względu na istotne szczegóły i informacje niegeometryczne.
